梅氏家族(刀之界)

這是一篇摘錄手機微信社團裡面的資料，梅哥情商協調匠心社同意貼轉。

關於大馬士革製作的說法很多，匠心社的刀客將國外一個論壇上的刀匠Bruce Bump製作過程發表出來，從中可以看出大馬士革的製作充滿了藝術和想像力，做出一個漂亮的紋理，還有硬度和韌性的刀有多麼的不容易。

【先將兩種鋼材,切成多塊均勻長方體焊接在一起】

國外刀匠使用1095和15n20鋼作為原料，並將它們切割，分成4組堆積，並將它們排列成這樣。是什麼讓鋼條如此緊湊呢？答案是，刀匠使用了超級膠水，這似乎不會在鍛造焊接過程中造成任何麻煩。

(圖-2)

這是一個4英寸長的小型坯料，我打算將其長度縮短4倍以上，將其切割成4部分，下一次將其長度縮短3倍重新組裝，但將第四塊作為1084鋼的固體塊，這塊堅固的件兒將是邊緣，為了使其成為邊緣，需要重新定位鋼坯或方格，刀匠想做一個剪裁的鋼琴，以顯示籃子編織圖案，固體1084邊緣將顯示出非常類似於san -mai（聖邁）的樣子。

圖3

籃子圖是匠心社的刀客江湖兄從網上找的，實際上用鋼鐵鍛造出的籃子圖案會更漂亮，這就是匠心社一直在說的，所有的手藝其實都是相通的。而我們就是發現並記錄這些好手藝。為客戶節約尋找和選擇的時間。

圖3-4

這個罐是從1.5×1.5薄壁方管切出的。刀匠使用了一些不銹鋼熱處理箔圍繞填充物，以便於在初始焊接後除去罐體。使用的箔被氧化，並且不會焊接到裡面的鋼板上，實際上，在加熱後，這些鋼片會融為一體。

圖5-6-7-8

把罐子夾夾緊鋼片，焊接起來。讓金屬條擠壓的更緊，因為內部應該有小的空氣空間。刀匠沒有使用粉末金屬填補。依靠超級膠水和一些殘留的wd-40來消除任何可能導致部件之間的可怕尺度導致焊縫不良的被捕獲的空氣。

圖9-10-11

將罐子夾緊，焊接好，底部用鐵皮包起來，封閉用1/8厚的鋼板，鋼條在罐子內部一直焊接在一起，這種方法，是為了在進行第一次鍛造焊接時將鐵盒子與鋼條成為一體。

圖12-13-14

【焊接和鍛造——充滿想像力的藝術】

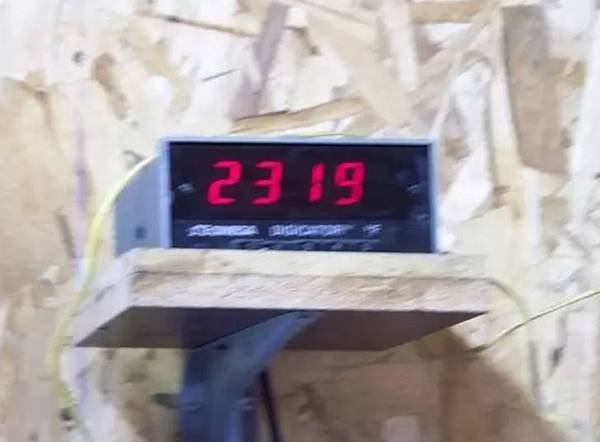

現在刀匠準備加熱它，進行鍛造，刀匠喜歡讓它在2300度（此為華氏溫度，換成攝氏度是1260度）的溫度下熔和，確保罐內焊接的熱量。當焊接完成後，您可以感覺到它變硬。

罐式焊接很有趣，圖案無限。我認為籃子編織是一種有趣的刀的圖案。

刀匠把罐子放進去，將其升高到2300度（換成攝氏度是1260度），持續約10分鐘，以確保配料與鋼片充分焊接。把它放進正方形模具，擠壓，轉90度，再擠壓幾次，再回到火中。

你可以感覺到它在罐內變硬了。罐不會與高碳鋼焊接成一體。經過焊接，拉出後，磨掉兩個明顯的硬角，把它鑿下來。首先我把兩端都剪掉了，它裡面露出一個漂亮的籃子編織坯料。

注意火焰，好像燒著了一樣，沒關係。這是因為那些預留的空隙讓煙霧和壓力釋放出來，不用擔心。

圖15-23

接下來敲掉殼子，取出裡面的鋼塊，放回火中，重新焊接起來，軋製成4倍長釘，灑上幾滴無水助焊劑，以防止脫蠟。它不需要非常大的助焊劑，但是在這個高熱量下，它有助於保持焊接在一起。

圖24-28

現在應開設法保持它的方形外觀，刀匠均勻的將其重新堆疊，並且把3/4的墊片放在短的平面模具上，所以它將是均勻的。

圖29-30-31

【刀條初現——但僅僅是美麗的過度後面的更漂亮】

現在它的長度大約是原來的4倍，它會冷卻下來。清理乾淨，重新安裝成【四通】。把這個方棒切割成4個部分，用帶鋸設置，切割成相同的長度。

圖33-34

圖35-1

刀匠不想磨碎鱗片，因為它會影響成品品相，所以用一整夜的時間把它們浸泡在白醋中，以去除鱗片。它幾乎溶解了所有雜質，但有一些坑仍然保留著，所以接著必須要把那些坑弄平整。

 等到全部清除乾淨，重新安裝他們和mig焊接在一起。重點是一定要安排他們對齊籃子編織圖案，兩端需要被刻蝕足以看到圖案。

圖-35-2

圖35-3

在接縫焊接封閉之後，刀匠把所有的過剩的東西弄下來。然後把它放回到另一個罐子裡，而不是焊接在一起。

【繼續鍛造—— 花紋更繁複】

將鋼筋手柄焊接， 重新在裝入罐子裡，投入高達2300度的爐子裡。同時畫出一塊1084塊，以便稍後加入到鋼坯中，你會在一分鐘後看到結果。

圖36-1-36-2-36-3

籃子編織坯料和1084都被拉出到3/4的正方體。從下圖37中你可以看出來。

圖-37-1

將籃子編織花紋的條子切成3份，將1084切成1片和那三塊相同的長度。一共是四塊。

圖37-2+37-3+37-4+37-5

這是3個做好的棒材， 第四個是1084高碳鋼，最終將成為刀片的切削刃。每個中有16個部分，所以如果我把它們堆疊成另外4個方式，那將是48個籃子圖案。加上普通的碳鋼，全部壓縮成一個方形塊料，那是一些小籃子嗎？

圖-38

接著清理了所有4塊料的覆著的雜質，並將大馬士革浸在強烈氯化鐵裡，以便可以看到焊接位置。由於焊接滲透，仍然有一些遺留問題。

刀匠試圖把焊點弄下來，所以它不會滲透很深。我把它鍛打，四面，八面，重新蝕刻10次。

圖-39

接下來，4個條子需要定向，以便籃子編織圖案流動。如果一塊倒立，線條看起來就不對。1084在一個角落。希望這張照片能讓你更清楚地看見花紋方向，這樣你就可以知道方向性的重要。

圖-40

通過接縫，把他們焊接在一起，以保持空氣（乾式焊接方法），大部分的焊縫再次被磨平，所以它不會被擠壓到更遠的位置。

圖-41-1+41-2

焊接之後回到鍛造爐，溫度高達2300度，設法使用方形模具再次焊接。必須從4個方面一起轉動與推動。

圖42-1+42-2

這裡是平面模具中的焊縫。注意顏色是檸檬黃色？那裡有一些熱鋼。

圖42-3

刀匠再次焊接了幾次，並將其拉出，以適應這些模具，但現在將重新定向或重新形成坯料。這將迫使圖案從正方形到對角線，並將1084推到一邊，而不是在一個角落。

圖42-4

好的，它很容易被困惑，回到原來的廣場，當它是八邊形，所以刀匠把他的副把柄直接夾在手柄上，直到它是完全重新具有立體效果。

圖43

現在規則方塊再次形成，畫出坯料，直到將他麼打造成我想像的方形，很簡單、很容易，是麼？

圖44

現在已經得到一個正方形截面，大約12個長的料。繼續要剪裁這個長料，並製作一些小刀片。

圖-45

我還要把這塊料繼續加工，切割成w型，這是做什麼，一會你就會知道。你讓為很浪費嗎？NO！這些廢料將能另外做成意想不到的圖案。

圖46+46-1+46-2

刀匠把這個大約一半的條子放在了185寬的刀片上，現在的訣竅就是把它加熱得足夠熱，並且把拉鍊捲起來，不要撕裂或撕開它。

注意我只切了一半的條子，如果個不成，還有另外一半嘗試其他的東西，最糟糕的是，出的坯子只能做很短的小刀條，這也沒辦法，不是每次嘗試都能成功，開始的時候很多匠人付出了很多學費，做出的東西沒有一點用處，至少，能夠保證有小的刀條。

有人說，這種協奏曲的方法很浪費鋼鐵，可是，這樣一來，刀匠仍然可以把所有這些小小的楔形條塊，可以扔到一個罐子裡，看看可以得到了什麼。

圖47

使用dremel和一個切割輪到達V的底部，塗上藍色，有水波流動效果，可以讓刀匠知道剪切掉了什麼。

重新放在火中，升高到2100-2200華氏度左右。

圖48

這塊w料，使用無水硼砂潤濕，這樣在正在工作的時候它不會發生脫碳。然後使用一個1/2的鋼棒來敲擊V型的底部，讓w伸展成一個直的條子。

不用急，一步一步的來，不能敲斷了，那樣就前功盡棄了，成了一堆廢鐵。

圖50+51+52

緩慢耐心的用錘子敲擊鋼條，不能敲斷。

圖50-4-1+50-4-3

運氣不錯，條子重新成了直線，我期待的籃子編制圖案，馬上就要形成了。

圖50-4-3

【冰與火的考驗— 成果只是這麼一條鋼籃子編制圖案的】

再次拉直它，研磨掉那些彎曲、凸起的塊狀物。這樣又出現了一個長方體的條子。

圖51-1到51-3

看看效果吧。由於1084佔據了一角，重新整理了鋼坯和接縫，這種圖案並不像標準的籃子編織。

 注意1084出現了多大？當斜面磨成刀片時，1084不會像這裡所示的刀片的一半。該圖案將從葉片的左側平均到葉片的右側，而1084將顯得更像是san-mai圖案。到目前為止，它的一切都按計劃進行，但你不要愛上他，還沒有真正成功呢。

圖52-1+52-2

這才是成品，這是剛剛拍攝的鏡頭。它顯示了當斜面磨合時，圖案的峰和谷從切割邊緣的底部升起。

相反的一面就是這邊。波浪的邊緣將會變得很厲害，如果我要製作一個剪輯點，我將需要鍛造尖頭，所以1084（波浪）將沿著邊緣，這是60hrc的部分，做成刀刃，有很好的切削力。

圖53

以下是一些大馬士革羽毛紋的圖片，分享冰友們欣賞。

本文為刀客江湖翻譯  Bruce Bump的文章，翻譯，編輯，不易，謝絕轉載。

原文網址https://knifedogs.com/threads/basket-weave-damascus-in-a-canister.14340/
